Теплоизоляционные сегменты для труб (скорлупа для труб) по ТУ 5767-001-37722840-2012
Вся продукция имеет сертификаты качества и пожарной безопасности. Выпускается на высокотехнологичном оборудовании.

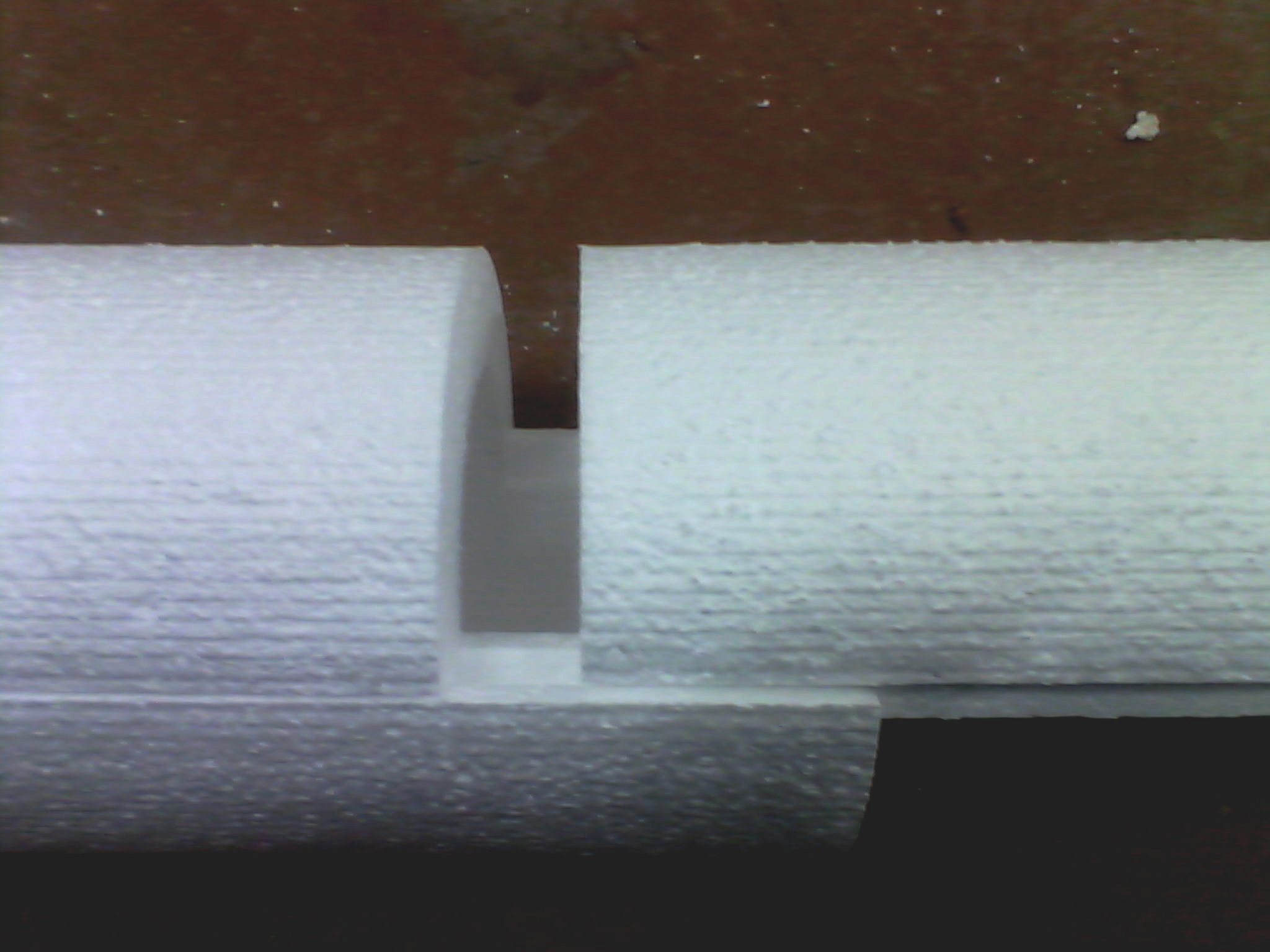

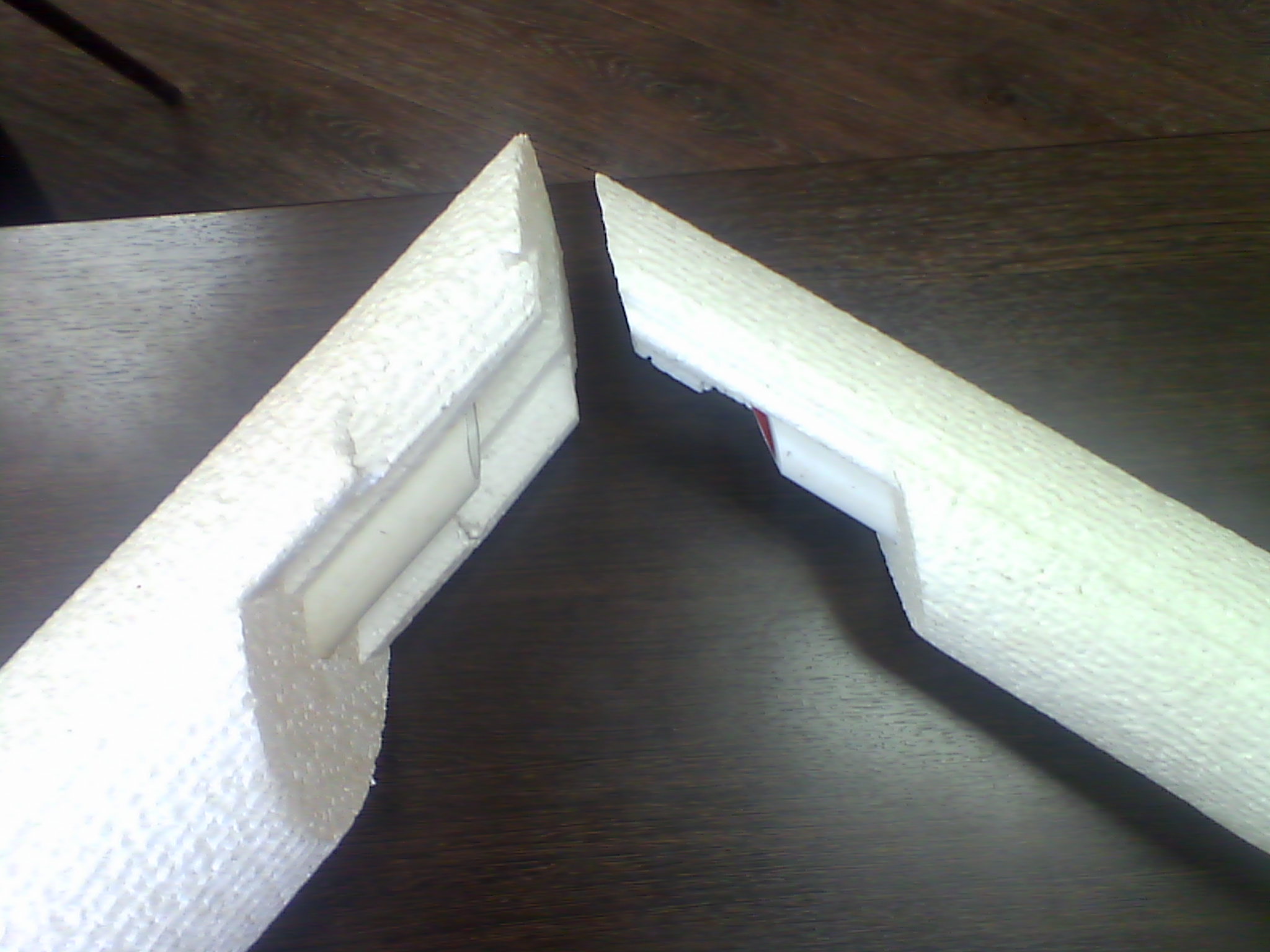

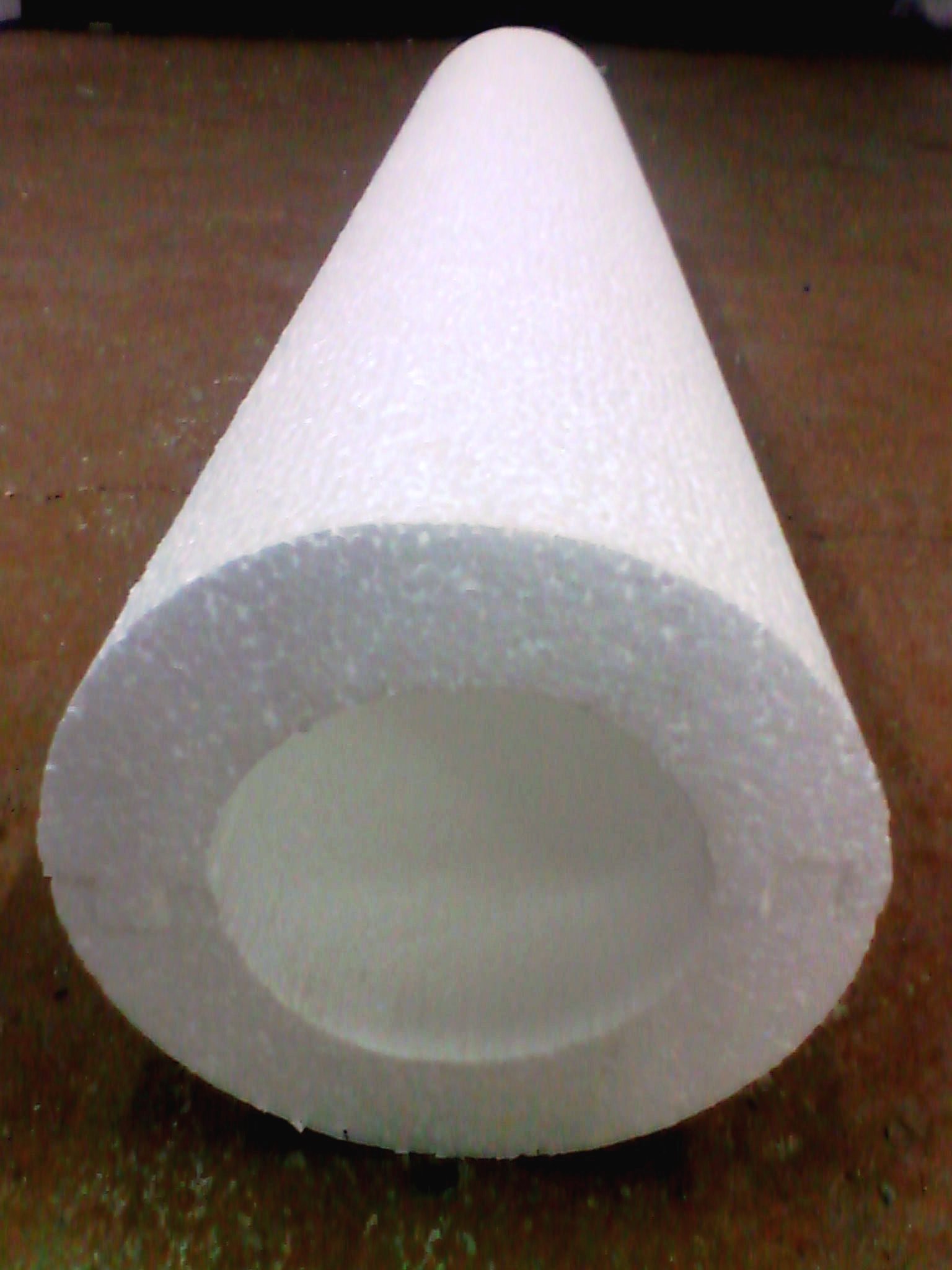

ООО Монолит Строй производит теплоизоляционные сегменты из пенополистирола - скорлупы ППС, для теплоизоляции труб и каналов. Сегменты трубной теплоизоляции представляют собой полуцилиндры, полуквадраты или элементы произвольной формы по желанию заказчика. Диаметр утепляемых труб от 16 мм. до 940 мм и более. Обычно теплоизоляция трубы состоит из двух сегментов (половинок). При увеличении числа сегментов диаметр изолируемой трубы неограничен. В зависимости от задачи выбирается толщина изоляции.
Применение
Скорлупа применяется при подземном безканальном и канальном способе прокладки трубопроводов, а также при надземной прокладке.
-теплоизоляция сетей горячего и холодного водоснабжения, а так же канализации;
-теплоизоляция газонефтепроводов.
Пример условного обозначения продукции при заказе:
Скорлупа для труб Ск ППС М25 (М35) - 110*40 ТУ 5767-001-37722840-2012
где Ск – скорлупа;
ППС - теплоизоляционный слой из пенополистирола;
М25 (М35) - марка полистирола.
110 – внутренний диаметр скорлупы;
40 – толщина утеплителя;
Длина скорлупы 1 метр.
Сегменты из пенополистирола - современный теплоизоляционный материал для трубопроводов.
Теплоизоляционные сегменты (скорлупа) для утепления трубопроводов на сегодняшний день - самый недорогой материал по сравнению с аналогичной продукцией из минеральной ваты и пенополиуретана. В отличие от аналогов он не токсичен и физически прочен. Существует целый ряд преимуществ данного материала.
Плюсы пенополистирольной изоляции:
- ППС - самый теплый материал: коэффициент теплопроводности пенополистирола 0,039 Вт/мК. Возможность нанесения антикоррозийной защиты трубы в процессе подготовки трубы к изолированию.
- Абсолютная влагозащищенность тела стальной трубы от внешнего воздействия.
- Полная экологическая безопасность. Пенополистирол не гниет, не токсичен, не выделяет вредных веществ.
- Изолирующий материал является 100% диэлектриком.
- Скорлупу из пенополистирола можно применять и на трубопроводах, транспортирующих продукт и с большей температурой (выше+90 С) при этом необходимо применить минеральную вату толщиной 2-3 см (в уплотненном виде), а затем пенополистирольную оболочку. Скорлупа достаточно прочная, с высокой теплосберегающей способностью, имеющая эстетичный вид.
- Простота работы по монтажу сегментов.
- Экономия трудозатрат и времени. Работы может выполнять один человек.
- Возможность изолирования ранее смонтированных трубопроводов скорлупами.
- Возможность определения места порыва в процессе эксплуатации с точностью до 0,5м прибором типа ТПК - рамкой или двумя загнутыми проводниками.
- Не требует дополнительной защиты от физических повреждений при закапывании в грунт.
- Гарантийный срок эксплуатации при правильном монтаже и эксплуатации не менее 30 лет.
Физико-механические характеристики
|
№ п/п |
Наименование показателя |
Пенополистирол ПСБ-С 25 |
Пенополистирол ПСБ-С 35 |
|
1 |
Плотность кг/м3 |
15,1-25 |
25,1-35 |
|
2 |
Прочность на сжатии при 10% линейной деформации, МПа, не менее |
0,1 |
0,16 |
|
3 |
Прочность при изгибе, МПа, не менее |
0,18 |
0,25 |
|
4 |
Теплопроводность при температуре (298 ±5) К, Вт/м*К, не более |
0,039 |
0,037 |
|
5 |
Время самостоятельного горения, с, не более |
4 |
4 |
|
6 |
Водопоглощение за 24 часа %, по объему, не более |
2 |
2 |
|
7 |
Группа горючести |
Г4 |
Г4 |
|
8 |
Группа воспламеняемости |
В2 |
В2 |
|
9 |
Коэффициент дымообразования |
Д3 |
Д3 |
|
10 |
Температурное применение без дополнительной изоляции, °С, не более |
90 |
90 |
|
11 |
Температурное применение с дополнительной изоляцией (минеральная вата 2-3 см или эквивалент), °С, не более |
130 |
130 |
Вид климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150-69*.
Порядок монтажа
Производить монтаж сегментов можно при температуре от – 40 до +50 градусов. Крепление полуцилиндров выполняется при помощи монтажной пены (работает как клей), металлических, полимерных лент, монтажного скотча или проволоки. Монтаж, крепление и если необходимо устройство покровного слоя рекомендуется производить в соответствии с требованиями СНиП 2.04.14-88. Там же приведены формулы для расчета теплоизоляции трубопроводов.
